新一代远程尘埃颗粒传感器APS3

2018/3/6 11:27:43

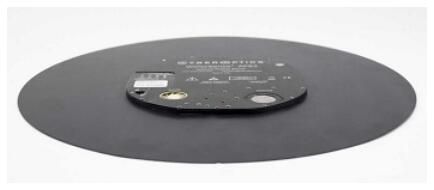

CyberOptics公司推出新一代300mm远程尘埃颗粒传感器(Airborne Particle Sensor,APS3)技术。这种WaferSense APS3可通过实时无线检测,识别和监测空气中的微粒,有助于加快半导体工厂的设备设置并提高长期收益率。WaferSense APS3已是一种广为人知的方法,与传统的晶圆表面扫描法相比,已被证实可节省时间高达90%、节省成本95%,以及高达20倍的产量。


APS3测量设备现在更轻薄,可轻松地穿过半导体工具,同时提供业界领先的精度和灵敏度,已被全球的设备和工艺工程师所重视。


CyberOptics总裁兼首席执行官Subodh Kulkarni博士表示,全球半导体工厂和OEM设备厂商都依靠我们经过验证的WaferSense APS3技术来显著提高产量。现在APS3测量设备变得更薄更轻,并将其与ParticleSpectrum软件包结合在一起,该软件拥有一个全新的具有触摸功能的界面,用户友好,可实时读取、记录和反复检查从小到大的气体颗粒数据,进一步简化了工程师的工作。


WaferSense
测量产品包括自动调平系统(ALS)、自动凝视系统(AGS)、自动振动系统(AVS)、自动教学系统(ATS),APS3和新型自动多传感器(AMS),这些将根据不同尺寸晶圆提供相应货源,包括150mm,200mm和300mm。
