目标应用:可编程逻辑控制器、工控机和数控机床的外围输入/输出端口

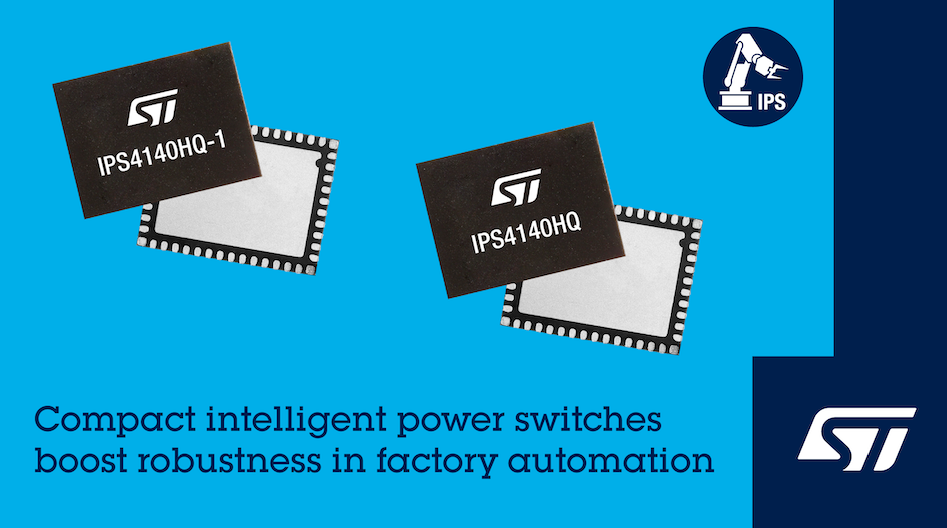

意法半导体的IPS4140HQ和 IPS4140HQ-1是两款功能丰富的四通道智能功率开关，采用8mm x 6mm紧凑封装，每通道RDS(on)导通电阻80mΩ (最大值)，工作电源电压10.5V-36V，还配备各种诊断保护功能。

这两款功率开关适用于驱动任何类型的一侧接地的电阻性、电容性或电感性负载，可适用于可编程逻辑控制器、工控机和数控机床的外围输入/输出端口。

IPS4140HQ 的预设限流为 0.7A，IPS4140HQ-1 的预设限流为 1.0A，最大耐受电压均是41V，可增强系统安全性和可靠性。

这两款功率开关具备每通道保护和每通道诊断机制，其中短路保护和温度监测功能可以独立地关闭并重启过载通道，以最大限度地提高系统级容错能力，具有自恢复功能。此外，壳温过热监测功能可以在芯片过热时关闭整个芯片，并逐一重启各个通道，避免从电源汲取过大的峰值电流。每个通道的配备一个开漏输出引脚作为状态反馈，可以向外部提供过热状态的指示信号。

其他保护诊断功能包括短路保护、输出限流、欠压锁定 (UVLO)、接地断开保护和输入过压保护。此外，输出电压钳位还可以让感性负载快速退磁。

这两款智能功率开关采用意法半导体的 VIPower™制造工艺，单通道最高耐受能量高达2.5J单脉冲雪崩能量 (EAS) ，逻辑侧的I/O 引脚兼容5V和3.3V 逻辑电平。瞬态稳健性符合 IEC 61000-4-2 (ESD)、IEC 61000-4-4 (快速脉冲) 和IEC 61000-4-5 (浪涌) IEC 61000-4，电磁兼容性符合工业设备 IEC 61131-2 标准。

IPS4140HQ和 IPS4140HQ-1现已上市，采用 8mm x 6mm QFN48 封装。

另外，随新产品一起推出的还有两款工业级数字输出扩展板 X-NUCLEO-DO40A1和X-NUCLEO-DO41A1，可与STM32 Nucleo微控制器板配套使用。
