面向探测卡的最新无固定装置技术

2021/7/27 17:31:35

晶圆制造是一个循序渐进地制造电子电路的过程。

通过简化,在硅晶圆的制造过程中,几个集成电路被放置在一个半导体晶圆上。然后将晶圆切成小块并包装。在进行 切割之前,需要对电路进行测试。这种电气测试是在探针卡的帮助下进行的。

什么是探测卡?

探针卡基本上是一个接口,在被测设备(即半导体晶圆)和测试系统电子之间提供电气和机械接触。

探针卡由以下元素组成

        • 多层有机衬底(MLO);
        • PCB;

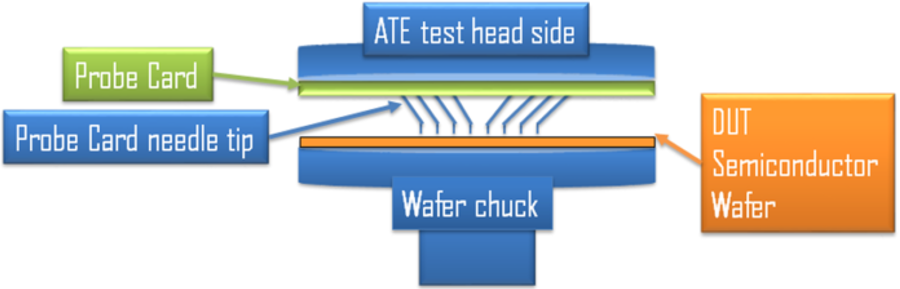

晶圆测试系统由不同部分组成:

        • 被测晶圆[DUT]被分配在晶圆夹头上;
        • 探针卡连接到晶圆上,作为模具粘接垫和测试系统之间的连接器。


如何测试探测卡?

到目前为止,我们已经看到探针卡是晶圆测试系统的一部分,但是在集成到晶圆测试系统之前,必须对其进行测试。随着设备I/O带宽和功  率需求的增加,在电气测试过程中必须满足对高性能功率和信号传递的要求。这些要求对探针卡的测试提出了挑战。

凭借多年的探针卡测试经验,Seica设计了PilotV8 XL HR Next>系列,这是唯一可以提供探针卡测试的完整解决方案的飞针测试系统。

PilotV8XL HR Next>系列在一个独特的系统中汇聚了三个不同的工具来执行:

 • 裸板测试单MLO™和PCB测试;
        • 用于组装电路板测试的ICT和功能测试;
        • PCB+MLO™探针卡测试;
        • ICCT (Integrity Connection Certification Test): MLO与PCB之间的连接完整性认证。

Pilot V8 XL HR Next>系列的主要硬件特点:

        • 立式平台(也可装圆板);
        • 8完全独立的轴;
        • 正面:2个标准探头+ 2小时;
        • 背面:4个标准探头;
        • 大测试面积800×650mm;
        • 激光传感器完全翘曲控制。

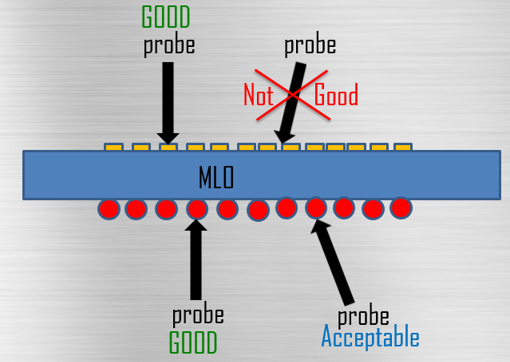

PilotV8 XL HR Next>系列“照顾”MLO™焊盘

任何要测试的敏感产品都必须平衡探针接触力,以免在待测垫上留下痕迹。

避免在模块上有任何划痕和可见标记的最佳方法是垂直于MLO™的Z轴运动。通过这种方法,探头可以保证最好的接触,而不留下任何痕迹或擦洗。

任何其他不同的角度在Z轴的运动将大大增加机会留下划痕的模具垫。

当探针卡完全组装好,MLO™安装在PCB接口上时,必须进行最后的ICCT测试,以测试MLO™和PCB接口本身之间每一个单独连接的完整性。

PilotV8 XL HR Next>系列将自动生成特定的测试,考虑到每条路径的阻力可能各不相同。

PilotV8 XL HR Next.png

About Seica

Founded in 1986, Seica S.p.A. is a global supplier of automatic test equipment and selective soldering systems, with an installed base of more than 1800 systems on 4 different continents. Seica offers a complete line of test solutions, including bed of nails and flying probe testers able to perform MDA, in-circuit and full functional tests of assembled electronic boards and modules and printed circuit boards, as well as LASER-based selective soldering systems for electronic board manufacturing and a full range of test application services. Company headquarters are located in Strambino, Italy, with direct offices in USA, Germany, China, Mexico and France, supported by a vast distribution network covering the rest of the world. Since 2014, Seica S.p.A. is supported by a sister company Seica Automation, located in Milan, and producing board handling systems and other automation equipments for the electronic manufacturing industry. www.seica.com
